液冷产品

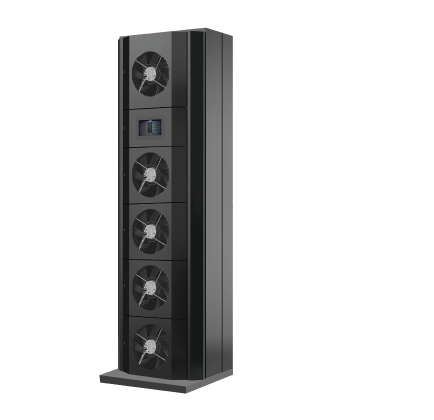

RDHx液冷背板被设计为数据中心高热负荷提供机架级高效节能的冷却。 液冷背门配置高效空气-水热交换器,来带走机架内设备排出的热空气。 热插拔设计理念提供最大的正常运行时间和可用性并提高效率。
液冷背板专为高性能计算 (HPC)而设计,并支持提高供水温度在特定环境温度下实现全年低能耗冷却。

产品详情

  • 支持第三方机架
  • 尺寸：600x400/600x2000mm
  • 门开启角度>90度
  • 空气温度、空气湿度、水温、水流、水压传感器
  • 内置式泄漏检测传感器
  • 热插拔风扇组件(主动式)，无需打开门
  • 热插拔电源模块和主控制器,无需打开门
  • 7英寸触摸面板显示器
  • 集成冷凝泵

产品优势

  • 高冷却性能
  • 长效正常运行时间,低维护成本
  • 最大的正常运行时间和可用性
  • 可与冷板式液体冷却相结合使用
  • 先进的控制功能

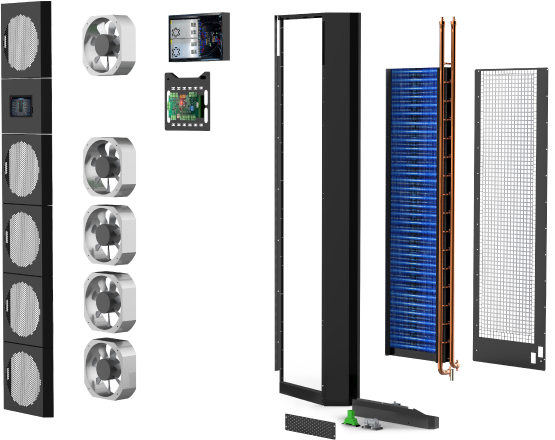

  • 模块化设计,高适配性能
  • 支持数据中心快速部署和便捷维护

  • 电源模块

    双电源切换模块是一种能够在主电源发生故障时，自动切换到备用电源的装置。它就像是一个电力系统的“保险”， 在关键时刻能保证设备的正常运行，避免因断电导致的生产中断、数据丢失等问题。

  • 高清显示

    1024x600高分辨率显示屏。

  • 智能控制

    是用于控制液冷背板热换系统的智能中枢。它通过监测设备的发热情况及时调整冷水机温度、 风扇转速并通过流量、压力等传感器来实现对液冷背板系统的智能化管理。

  • 智能风机

    液冷背板内的可变速风机是一种结合了液冷技术和变频技术的换热设备。安装于液冷背板后部， 通过调节风机的转速来控制气流速度，从而实现对设备的精确换热。

  • 漏水检测绳子

    漏水检测绳是一种用于检测液体泄漏的设备，常用于数据中心、机房等需要防水的场所。它由特殊材料制成， 液体接触时会触发报警，提醒漏水发生。检测绳安装灵活，可沿地面、墙面或管道布置，是保护设备安全的重要工具。

  • 温湿度传感器

    温湿度传感器是一种测量环境温度和湿度的设备，用于机房、仓库、农业等场所。它能将温湿度变化转化为电信号， 供监控系统记录和分析。设备特点是精度高、反应快、体积小，是环境监测和调控的重要工具。

  • 烟雾探测器

    烟雾探测器是一种用于监测烟雾并预警火灾的设备，广泛应用于家庭、办公楼、机房等场所。它通过感应烟雾颗粒的浓度变化， 发出警报，提醒人员及时采取措施。常见的类型有光电式和离子式，具有反应灵敏、安装方便的特点，是保障安全的重要设备。

  • 换热模块

    冷热交换模块，换热量10-20kw。即每小时可以散热20kw，通过液冷介质与热空气进行热交换， 将设备产生的热量快速带走，从而保证设备的稳定运行。

  • 数据采集单元

    RDHx采集模块内置多个传感器与液冷背板柔性连接实现背板开启角度大，灵活方便的优势。

  • 冷凝排水

    冷凝水收集器可收集系统产生的冷凝水并通过自有水泵排出。

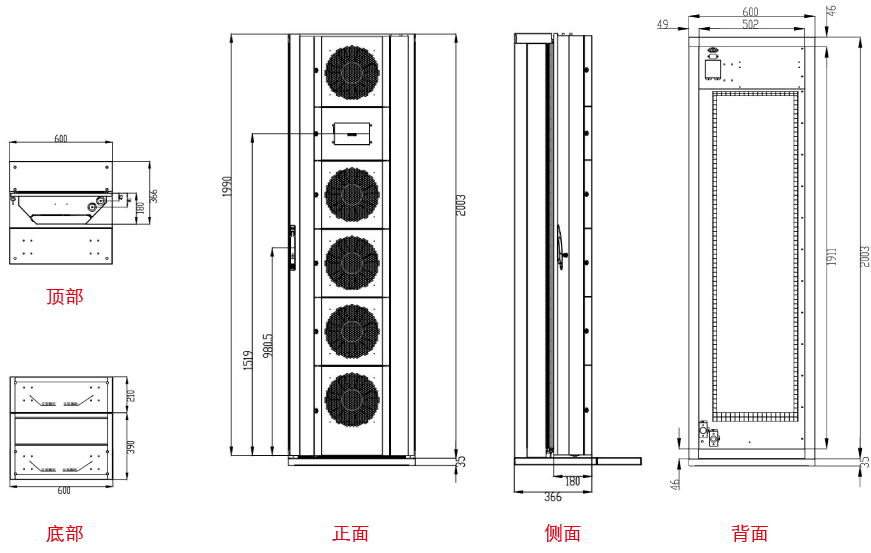

产品尺寸
产品应用

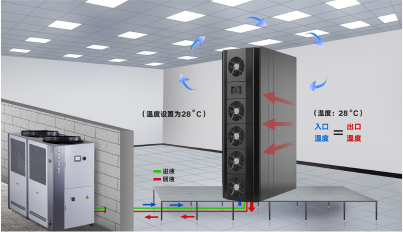

  1. 单台背板门配合单台冷水机解决方案

    此方案通过在服务器机柜背部安装液冷背板，配合独立的冷水机进行散热。冷却液在背板门和冷水机之间循环， 带走服务器热量，实现高效散热。每台机柜独立冷却，灵活配置，适用于高负载数据中心环境。系统安装便捷， 维护简单，确保服务器稳定运行。

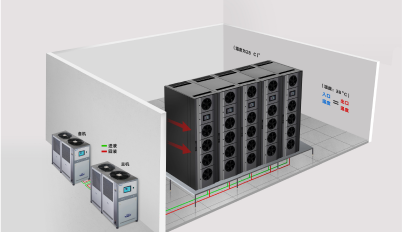

  2. 多台背板门配合2台冷水机解决方案

    该解决方案采用多台服务器机柜背部安装液冷背板，并配合两台冷水机进行散热。 冷却液在多个背板和两台冷水机之间循环流动，分散热量，提高散热效率。该配置不仅提升了冷却能力， 还提供了冗余设计，确保系统的可靠性和稳定性。适用于大规模高负载数据中新， 系统灵活扩展，易于维护保障服务器的持续稳定运行。

系统设计参数
产品类型 主动式
冷却能力 20kw
适配服务器机柜 42U
兼容冷却介质 纯水/乙二醇
供电电压 220VAC 50Hz
最大功耗 600w
进风温度/湿度 45℃/RH20%
进风量 8100m³/h
额定进液温度 20℃
额定进液流量 60L/min
进出口规格 6分快接头
接口位置 底部
重量 <100kg
外形尺寸（宽*深*高） 600x400/600x2000mm
