AI机柜

作为全球领先的供应商, EPLAN软件&服务研发CAX、配置以及机电一体化解决方案并为企业提供优化工程设计流程的咨询服务。

  • 高设计标准

    设计及制造符合ANSI/EIA-RS310-C/D、GB50174-2008及GB/T 3047.2-1992、IEC297-2、BS15954等规范及标准。

  • 进口卷板和
    宝钢优质冷轧钢板

    一次冲孔滚轧成型的16折型材，对称的双层结构具有高强度与抗压性能,使内部空间得到最有效的利用， 并使内部安装空间最大化;框架材料厚度为1.5mm，表面电泳，外部件表面电泳加喷涂以及纳米技术处理， 表面喷涂厚度达到70-130µm，表面喷涂硬度应大于2H，附着力达到0级国际标准，

  • 电泳浸涂底漆

    为了达到最佳表面保护效果以及提高防锈能力，应用了为汽车制造开发的电泳浸涂底漆工艺， 机柜板材表面电泳加粉末涂层，粉末涂层符合欧洲ROSH标准， 达到国家无毒无害的喷涂标准，并提供权威机构第三方认证证书;

  • 机柜密封技术

    为了保证良好的防护等级，所有与机柜连接的部件都使用PU泡沫胶直接发泡成型的密封条, 可以起到密封，减噪，缓冲等效果；防火等级达到UL 94-V0；

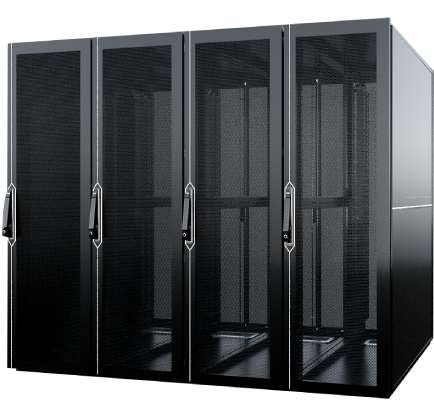

  • 机柜门结构

    机柜采用外开门，前门单开，为铝合金玻璃前门或铝合金通风网孔门，后门采用双开钢板门或双开网孔门； 玻璃门采用铝合金外框，内嵌4mm安全玻璃;网孔门使用六角形网孔,通风率为78%，前后门锁为威图标准舒适型手柄， 内置安全锁芯，四点固定,130°门铰链；在门上用PU泡沫胶直接发泡成型的密封条，该密封条没有接头且不易撕脱；

  • 多功能机柜顶盖

    材料采用优质冷轧钢板，材料厚度为1.5mm；沿着机柜纵深装有毛刷（防火等级达到UL 94-V0），从侧边接入线缆， 从毛刷后面固定线缆，可以将强电与弱电线分开;顶盖预留了主动或被动通风用风扇模块的开口,满足客户的需求;

  • 机柜角规

    每个机柜前后各配标准安装角规一对，材料采用优质冷轧钢板，材料厚度为2.0mm，颜色为RAL 9005, 顶部与底部深度支撑丝印前后角轨的距离,角轨在深度方向上可以免工具调整， 通过侧面横移来调整内部安装尺寸（21"、23"、24"是可以实现的， 前后角轨预安装距离为545mm(深度<=800mm)和745mm(深度>=1000mm),前后每个角轨 “U”的位置作丝印标记；

  • 机柜侧板

    机柜侧板为两段式，不分左右，材料采用优质冷轧钢板，材料厚度为1.5mm，颜色为RAL 9005/RAL 7035；侧板与框架接触处， 粘贴PU发泡密封胶条，可以起到防震与减少噪音的作用,使用快拆侧门锁，可以免工具安装，无需螺丝固定， 侧板锁可以从内部锁紧，提供安全性

  • 机柜底板

    机柜底板为多段式，材料采用优质冷轧钢板和镀锌钢板，材料厚度为1.5mm可以免工具安装，有实心，电缆引入等多种组合方式;

  • 免工具安装附件

    机柜附件采用嵌入式结构,无需工具可以安装导轨，承板，PDU，PSM母线,RFID动态监控系统,垂直理线槽，1U盲板等附件.

线缆管理

顶部走线

机柜顶部沿着机柜纵深装有毛刷，从侧边接入线缆，可以将强电与弱电线分开，例如机柜深度为1000mm,机柜顶部可以容纳000-1200根规格为1x2.5mm2的线缆；32A电源插头都可以轻松进入。

底部走线

TS机柜底部为开放式机构，可以轻松布线，配合模块化的底座与底板，可以将线缆进入位置设定为任意位置，不受设备的影响；

内部走线

TS机柜采用智能化的电缆管理系统,可以采用简单的电缆槽卡箍，也可以使用按照U进行布线的电缆槽，都可以十分简易地完成布线。 通过内部的安装轨系统和粘扣扎带、线缆夹以及线缆扎带，可以在铺设线缆时从背面固定线缆并降低线缆张力。 威图TS机柜内部所有线缆都被放置得井井有条；

垂直理线槽

  • 材料:采用优质冷轧钢板，材料厚度为1.2mm，表面电泳加纳米技术处理，塑件材料为PC+ABS，防火等级达到UL 94-V0；
  • 通过U 相关线缆布线而实现的高密度布局，可以安装在800mm宽机柜左右两 侧，每侧可以容纳150-200根规格为1x2.5mm2的线缆
  • 两侧铰接式、可拆卸的通道盖板; 可以背靠背进行并柜处理;
  • 通过无工具快速固定从而实现了简易安装;

指形理线架

  • 材料:材料为PC+ABS，防火等级达到UL 94-V0；
  • 用于U 相关的线缆布线；
  • 简易的无工具安装；
  • 线缆接入可以和空气导流板结合使用；

指形理线架

  • 材料:材料为PC+ABS，防火等级达到UL 94-V0；
  • 用于U 相关的线缆布线；
  • 简易的无工具安装；
  • 线缆接入可以和空气导流板结合使用；

垂直理线架

  • 材料: 采用优质冷轧钢板，材料厚度为1.2mm，表面电泳加纳米技术处理，；
  • 用于网络和服务器应用领域中的线缆支撑和线缆铺设
  • 机柜宽度为800mm时，可以安装在任意深度位置，机柜宽度为600mm时，只能安装在第二个 482.6mm(19")安装角轨之后
  • 无工具的快速固定
  • 可以选择使用螺钉固定
  • 用于安装线缆管理附件的多功能冲孔

尼龙扎扣

  • 材料: 材料为PC+ABS，防火等级达到UL 94-V0；
  • 无需工具直接安装10.5mmX12.5mm的型材冲孔中，然后旋转四分之一圈即可固定用来管理线缆,可以直接安装TS水平型材上，也可以安装在深度支撑以及482.6mm（19"）安 装角轨上或者冲孔型材上
  • 尼龙扎带长度：400mm
气流管理

材料

采用优质冷轧钢板，材料厚度为1.2mm，表面电泳加纳米技术处理，塑件材料为PC+ABS，防火等级达到UL 94-V0；

其他特性

  • 分离冷通道封闭系统或LCP系统机柜内热空气与冷空气
  • 带有全方位无碰撞密封的毛刷条，利用附带的安装支架安装在外侧角规平面上
  • 宽度为800mm时，还包括额外的6U盲板
机柜并柜

材料

采用优质冷轧钢板，材料厚度为2.5mm，表面电镀锌处理

其他特性

使用密封泡棉填充，保证机柜的密封

机柜接地

为了保证机柜有良好的接地，TS提供丰富的接地套件
